دینام موتور سیکلت چگونه کار میکند و نحوه تست و علائم خرابی آن چیست؟

دینام موتور سیکلت، قطعه‌ای کلیدی است که نیروی مکانیکی موتور را به برق تبدیل و بخش عمده جریان الکتریکی برای شارژ باتری و سیستم‌های برقی مانند چراغ‌ها، بوق و جرقه‌زنی را تأمین می‌کند. عملکرد صحیح دینام برای سلامت سیستم برق‌رسانی موتور ضروری است و خرابی آن می‌تواند باعث کم‌نورشدن چراغ‌ها، خالی‌شدن باتری یا خاموش شدن ناگهانی موتور شود.

در این مقاله، به نحوه کار دینام، علائم خرابی، روش‌های تست و نکات افزایش عمر آن پرداخته‌ایم تا بتوانید به‌صورت ساده و کاربردی وضعیت دینام موتورتان را بررسی کنید.

دینام موتور سیکلت چیست؟

دینام موتورسیکلت در واقع یک ژنراتور کوچک است که وظیفه تبدیل نیروی مکانیکی موتور به نیروی الکتریکی را برعهده دارد. این برق تولیدشده برای شارژ باتری و تأمین انرژی سیستم‌های الکتریکی موتور مانند چراغ‌ها، بوق، سیستم جرقه‌زنی، صفحه کیلومتر و سایر تجهیزات برقی استفاده می‌شود.

هنگام روشن‌بودن موتور، بخش عمده برق توسط دینام تأمین می‌شود و باتری، نقش ذخیره و تثبیت جریان را برعهده دارد.

دینام موتور سیکلت کجاست؟

دینام موتور سیکلت معمولا در جلوی موتور و زیر باک قرار دارد و برای عملکرد بهینه، استفاده از تجهیزات استاندارد مانند بهترین اگزوز موتور سیکلت می‌تواند فشار حرارتی و لرزش موتور را کاهش دهد.

بدنه دینام را از آلومینیوم می‌سازند تا هم وزن پایین‌تری داشته باشد و هم سریع‌تر خنک شود. از آن‌جا که عبور جریان برق باعث داغ شدن دینام می‌شود، استفاده از آلومینیوم و ایجاد شیارهای خنک‌کننده روی بدنه، کمک می‌کند حرارت سریع‌تر دفع شود و دستگاه عملکرد بهتری داشته باشد.

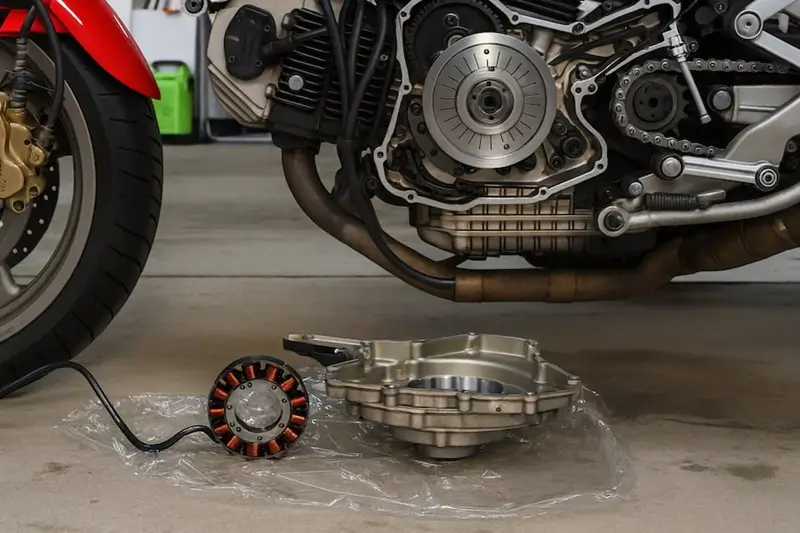

دینام موتور سیکلت چگونه کار میکند؟

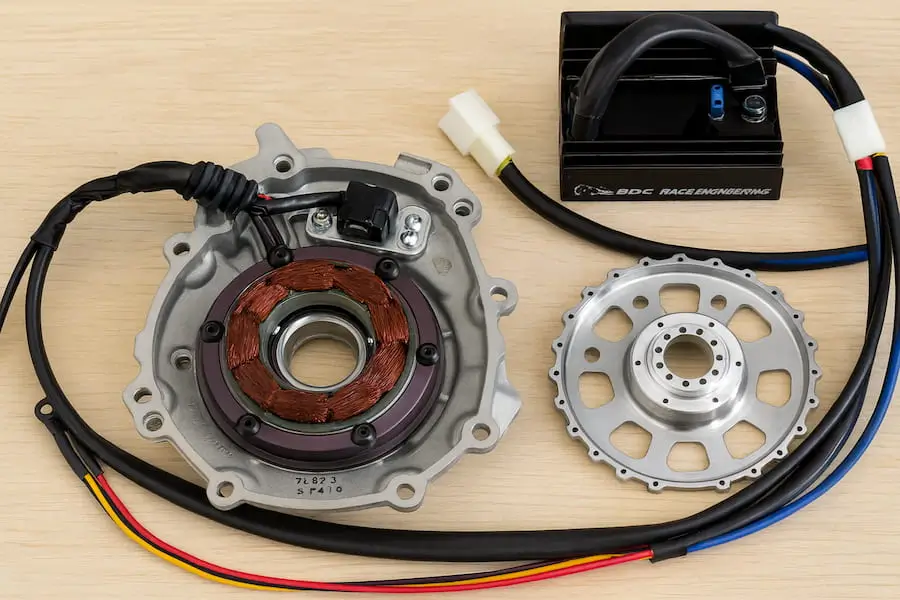

در اکثر موتورسیکلت‌ها، دینام از دو بخش اصلی تشکیل شده است:

• استاتور (بخش ثابت)
• روتور (بخش چرخنده)

با روشن شدن موتور، روتور که به میل‌لنگ متصل است می‌چرخد و میدان مغناطیسی متغیری در سیم‌پیچ‌های استاتور ایجاد می‌کند که باعث تولید جریان متناوب (AC) می‌شود. سپس این برق از طریق رگولاتور/رکتیفایر، به جریان مستقیم (DC) تبدیل می‌شود و باتری را شارژ می‌کند.

نوع و توان دینام در موتورها متفاوت است. برخی تنها برای شارژ باتری طراحی شده‌اند؛ در حالی که مدل‌های پیشرفته‌تر می‌توانند برق سایر لوازم جانبی مانند شارژر موبایل یا GPS را هم تأمین کنند. در نتیجه، هرگونه اختلال در دینام، عملا سیستم برق‌رسانی موتور را مختل می‌کند. به همین دلیل، شناخت عملکرد دینام و اطمینان از سلامت آن، قدم اول برای نگهداری بهینه و اصولی موتور است.

علائم خرابی دینام موتورسیکلت

علامت خرابی	توضیح و نشانه در موتور	محتمل‌ترین علت فنی
کم‌نور شدن چراغ‌ها	نور چراغ ثابت نیست، در دور پایین افت می‌کند	کاهش ولتاژ خروجی دینام یا خرابی رگولاتور
خالی شدن مکرر باتری	باتری نو هم سریعا ضعیف می‌شود	عدم شارژ صحیح توسط دینام / اتصالات معیوب
خاموش شدن ناگهانی موتور	موتور در حرکت بی‌هوا می‌ایستد	نوسان شدید ولتاژ یا قطع جریان دینام
صدای غیرعادی از سمت دینام	زوزه، ساییدگی یا سوت	خرابی بلبرینگ‌ها یا مشکل مکانیکی روتور
بوی سوختگی در اطراف سیم‌کشی	گرمای بیش از حد یا نشانه اتصال	اتصال کوتاه داخل استاتور یا سوختگی سیم‌پیچ



خرابی دینام معمولا با رفتارهای غیرعادی سیستم برق موتور مشخص می‌شود. مهم‌ترین این علائم عبارت‌اند از:

۱. کم‌نورشدن یا نوسان چراغ‌ها

وقتی دینام قادر به تولید برق کافی نباشد، شدت نور چراغ‌های جلو و عقب کم می‌شود یا مدام تغییر می‌کند. این وضعیت مخصوصا در دور موتور پایین یا هنگام ترمزگیری، بیشتر دیده می‌شود.

۲. ضعیف یا خالی‌شدن مکرر باتری

اگر باتری جدید پس از چند روز دوباره ضعیف شد یا موتور استارت نزد، احتمالا دینام، شارژ کافی ارائه نمی‌کند.

۳. خاموش‌شدن ناگهانی موتور

در برخی موارد، اختلال در شارژ یا قطع و وصل‌شدن جریان دینام، می‌تواند باعث خاموش‌شدن ناگهانی موتور در حین حرکت شود. لازم‌به‌ذکر است که گاهی مشکل شارژ، نه از دینام، بلکه ناشی از خرابی ترانزیستور موتور یا رگولاتور است که جریان را به‌درستی کنترل نمی‌کند.

۴. صدای غیرعادی از سمت دینام

شنیدن صدای سوت، ساییدگی یا زوزه از بخش دینام، می‌تواند نشانه خرابی بلبرینگ‌ها یا قطعات داخلی باشد.

۵. بوی سوختگی اطراف سیم‌کشی یا رگولاتور

افزایش بیش‌ازحد دما یا ایجاد اتصال کوتاه در دینام ممکن است باعث بوی سوختگی شود.

تشخیص به‌موقع این علائم، کمک می‌کند از بروز خرابی جدی‌تر و هزینه‌های اضافی جلوگیری کنید.

نحوه تست دینام موتور سیکلت

وقتی نشانه‌هایی مانند کم‌نورشدن چراغ‌ها، ضعیف‌شدن استارت یا خالی‌شدن ناگهانی باتری را مشاهده کنید، معمولا اولین احتمال، مشکل در دینام یا استاتور است. تشخیص خرابی دینام، کار پیچیده‌ای نیست؛ کافی‌ست بدانید از کجا شروع کنید و چه مراحلی را انجام دهید.

مرحله تست	شرایط تست	مقدار استاندارد	نتیجه
اندازه‌گیری ولتاژ باتری در دور آرام	موتور روشن – بدون گاز	۱۲.۵ تا ۱۳ ولت	پایین‌تر از ۱۲.۵ → عدم شارژ مناسب
ولتاژ باتری در دور بالا	۳ تا ۴ هزار RPM	۱۳.۵ تا ۱۴.۵ ولت	ثابت ماندن ولتاژ → خرابی دینام یا رگولاتور
تست مقاومت سیم‌پیچ استاتور	موتور خاموش – سوکت جدا	کم و تقریبا یکسان در هر فاز	بی‌نهایت → قطع فاز / اتصال به بدنه → سوختگی
خروجی AC استاتور	مولتی‌متر روی AC – ۳k تا ۴k RPM	۲۰ تا ۷۰ ولت AC (بسته به مدل)	اختلاف شدید فازها → خرابی استاتور



در ادامه، به‌صورت مرحله‌به‌مرحله و با تکیه بر روش‌های استاندارد، تست دینام موتور سیکلت و بررسی سلامت آن را توضیح می‌دهیم؛ چه با تست‌های تخصصی و چه با روش‌های ساده‌تر.

تست اولیه دینام با مولتی‌متر (اندازه‌گیری ولتاژ باتری)

پایه‌ای‌ترین و سریع‌ترین روش تشخیص خرابی دینام، اندازه‌گیری ولتاژ باتری است. موتور را روشن کنید و پراب‌های مولتی‌متر را روی قطب‌های مثبت و منفی باتری قرار دهید.

• در ابتدا و در حالتی که دور موتور پایین است، ولتاژ باید حدود ۱۲.۵ تا ۱۳ ولت باشد.
• با گاز دادن و بالا رفتن دور موتور، این مقدار باید به ۱۳.۵ تا ۱۴.۵ ولت برسد.

اگر با بالا رفتن دور موتور، ولتاژ ثابت بماند یا کم‌تر از حد استاندارد باشد، دینام، عمل شارژ را انجام نمی‌دهد و باید تست‌های تخصصی‌تر انجام دهید.

تست دینام با قطع اتصال باتری (فقط در موتورهای کاربراتوری)

در برخی از موتورهای کاربراتوری قدیمی، می‌توان برای چند ثانیه، باتری را از مدار جدا کرد. اگر موتور فورا خاموش شد، نشان می‌دهد که دینام برق کافی تولید نمی‌کند. توجه داشته باشید که انجام این تست در موتورهای انژکتوری یا دارای ECU خطرناک است و می‌تواند به برد الکترونیکی موتور آسیب بزند.

بررسی سیم‌کشی، رگولاتور و اتصالات موتور

گاهی مشکل از خود دینام نیست. سیم‌کشی‌های فرسوده، اتصالات شل یا سوخته، فیوز معیوب یا رگولاتور خرابی که ولتاژ را تنظیم نمی‌کند، همگی می‌توانند باعث شارژنشدن باتری شوند. بررسی دقیق این قسمت‌ها می‌تواند قبل از بازکردن دینام، علت اصلی را مشخص کند.

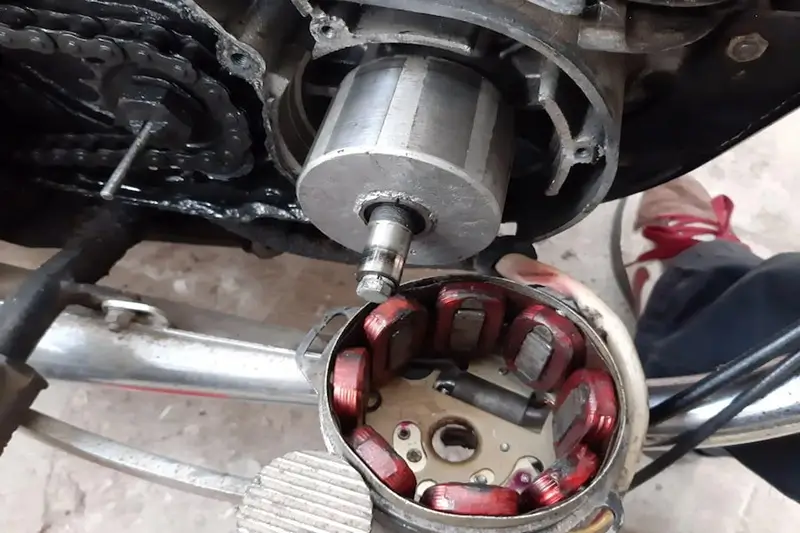

تست مقاومت سیم‌پیچ‌های استاتور (با موتور خاموش)

اگر مراحل قبل نشان داد که شارژ انجام نمی‌شود، اکنون باید وضعیت داخلی استاتور را بررسی کنید.

• ابتدا موتور را خاموش و سوکت سیم‌های استاتور را جدا کنید.
• مولتی‌متر را روی حالت مقاومت قرار دهید و مقدار اهم بین هر جفت سیم را اندازه بگیرید.
• در استاتورهای سه‌فاز، مقاومت بین سه ترکیب ۱–۲، ۱–۳ و ۲–۳ سنجیده می‌شود.
• سپس مقاومت هر سیم، نسبت به بدنه موتور هم بررسی می‌شود.

در حالت مطلوب، مقاومت بین سیم‌های استاتور باید کم و تقریبا یکسان بوده و هیچ اتصالی بین سیم‌ها و بدنه وجود نداشته باشد؛ اما اگر مقاومت یک فاز بی‌نهایت باشد، نشان‌دهنده قطع‌بودن آن فاز است و در صورتی که هر کدام از سیم‌ها به بدنه اتصال داشته باشند، یعنی عایق‌کاری آسیب دیده و سیم‌پیچ دچار سوختگی شده است.

تست ولتاژ خروجی AC دینام (با موتور روشن)

در این مرحله، توان واقعی تولید برق دینام بررسی می‌شود.

• مولتی‌متر را روی حالت AC قرار دهید، سوکت استاتور را جدا نگه دارید و موتور را روشن کنید.
• سپس در دور حدود ۳ تا ۴ هزار RPM، ولتاژ بین سیم‌های خروجی را اندازه بگیرید.
• در استاتورهای سه‌فاز، ولتاژ بین ۱–۲، ۱–۳ و ۲–۳ اندازه‌گیری می‌شود.

در وضعیت نرمال، ولتاژ هر فاز تقریبا یکسان است و معمولا بین ۲۰ تا ۷۰ ولتAC  (بسته‌به مدل موتور) قرار دارد؛ اما اگر یک فاز، ولتاژ بسیار کم یا صفر داشته باشد، آن فاز سوخته و در صورتی که هر سه فاز ولتاژ پایین یا غیرطبیعی داشته باشند، استاتور دچار خرابی جدی شده است.

چنانچه، هم مقاومت سیم‌پیچ‌ها استاندارد و طبیعی باشد و هم ولتاژ خروجی AC در تمام فازها به مقدار مشابه و استاندارد تولید شود، می‌توان گفت دینام کاملا سالم است. اما هر اختلاف در مقاومت، اتصال سیم به بدنه یا تفاوت محسوس در ولتاژ فازها نشانه خرابی استاتور است و باید تعمیر یا تعویض شود.

این مجموعه تست‌ها، روش‌هایی ساده، قابل اجرا و مطمئن‌ترین روش‌ها برای تشخیص وضعیت واقعی دینام موتور سیکلت هستند.

روش های افزایش عمر دینام موتورسیکلت

خرابی دینام معمولا یک شبه اتفاق نمی‌افتد؛ اغلب نتیجه‌ بی‌توجهی‌های کوچک در طول زمان است که به آسیب جدی منجر می‌شوند. با رعایت این نکات ساده ولی مؤثر، می‌توان از دینام محافظت کرد و طول عمر آن را افزایش داد:

عدم تحمیل فشار اضافی به دینام

این قطعه، توان محدودی دارد و استفاده مداوم از تجهیزات پرمصرف مانند چراغ‌های کمکی یا سیستم صوتی قوی، آن را وادار می‌کند بیش از ظرفیت خود کار کند و در نتیجه داغ شود یا آسیب ببیند. بنابراین همیشه از لوازم برقی استاندارد و مطابق با ظرفیت دینام استفاده کنید و قبل از نصب تجهیزات جدید، توان دینام را در نظر بگیرید.

رانندگی محتاطانه در مسیرهای ناهموار

ارتعاش و ضربه‌های مسیرهای ناهموار هم می‌توانند به سیم‌پیچ‌ها آسیب برسانند. لرزش‌های مداوم باعث تخریب تدریجی عایق سیم‌ها و افزایش احتمال اتصال کوتاه می‌شود؛ این آسیب‌ها در نهایت ممکن است به خرابی کامل دینام منجر شوند.

به همین دلیل، رانندگی محتاطانه در مسیرهای پردست‌انداز و جلوگیری از ضربه شدید به موتور، بسیار حیاتی است. همچنین برای افزایش عمر دینام و دیگر قطعات، علاوه‌بر رانندگی محتاطانه در مسیرهای ناهموار، از بهترین صفحه کلاچ موتور برای انتقال نرم قدرت استفاده کنید.

توجه به نظافت و تمیزی موتور سیکلت

پس از عبور از مسیرهای خاکی یا مرطوب، نظافت موتور و اتصالات برقی ضروری است. تجمع گردوغبار، گل و رطوبت در اطراف سیم‌کشی و کانکتورها می‌تواند باعث خوردگی و اختلال در عملکرد دینام موتور شود. تمیزکردن موتور و استفاده از اسپری‌های عایق یا کاور محافظ، از مشکلات طولانی‌مدت جلوگیری می‌کند.

بررسی دوره‌ای سیم‌کشی و اتصالات

شل‌شدن کانکتورها یا زنگ‌زدگی، مقاومت مدار را افزایش می‌دهد و فشار بیشتری بر استاتور و رگولاتور وارد می‌کند. چک کردن منظم وضعیت آن، می‌تواند بسیاری از مشکلات را قبل از این‌که جدی شوند، رفع کند. سیم‌کشی‌ها، کانکتورها و حتی خرابی بوبین موتورسیکلت باید به‌طور منظم بررسی شوند تا از فشار اضافی روی دینام جلوگیری شود.

سرویس دوره‌ای دینام

در نهایت، سرویس دوره‌ای دینام توسط تعمیرکار متخصص توصیه می‌شود. هر ۶ ماه یک بار یا پس از پیمودن مسافت مشخص، بررسی کامل سیستم شارژ و اتصالات توسط یک فرد حرفه‌ای، عمر دینام را به‌طور چشمگیری افزایش می‌دهد.

با رعایت همین نکات ساده، می‌توان دینام موتور را سالم و آماده نگه داشت و از هزینه‌های بالای تعمیرات، پیشگیری کرد. خرابی دینام ممکن است در ظاهر مشکلی کوچک به نظر برسد؛ اما می‌تواند کل سیستم برق موتور را تحت تأثیر قرار دهد و حتی باعث خاموش‌شدن ناگهانی موتور در حین حرکت شود.

جمع بندی

دینام موتور سیکلت، ژنراتوری کوچک است که نیروی مکانیکی موتور را به برق تبدیل و بخش عمده جریان الکتریکی برای شارژ باتری و سیستم‌های برقی موتور را تأمین می‌کند. خرابی دینام با علائمی مانند کم‌نورشدن چراغ‌ها، خالی‌شدن باتری یا خاموش‌شدن ناگهانی موتور مشخص می‌شود.

برای افزایش عمر دینام، از تجهیزات پرمصرف اضافی استفاده نکنید، موتور را در مسیرهای ناهموار با احتیاط برانید، سیم‌کشی و اتصالات را بررسی کنید و موتور را تمیز نگه دارید. شما می توانید برای کسب اطلاعات بیشتر در خصوص مسائل موتورسیکلت خود و همچنین می توانید برای پرداخت بدهی های مربوط به موتورسیکلت خود مانند خلافی موتورسیکلت، مالیات موتور و یا حتی تهیه بیمه موتور از آیتول کمک بگیرید.
